Snipaste在工业设计评审中的应用：CAD截图标注与版本对比工作流优化

#

在工业设计领域，沟通的精确性与效率直接决定了产品开发的周期与质量。设计师、工程师与项目评审者之间，往往需要围绕复杂的CAD模型、工程图纸和渲染效果图进行反复的讨论与确认。传统的沟通方式——通过邮件发送图片附件、在会议中共享屏幕进行口头描述，或使用通用标注工具进行粗略圈画——不仅效率低下，更易因信息传递失真而导致误解和返工。

面对高精度的三维模型截面、繁多的零件细节以及不同设计版本的微妙差异，团队亟需一款能够将屏幕任意区域“凝固”下来，并允许进行精准、持久、可叠加标注的工具。Snipaste，这款以“截图”和“贴图”为核心功能的效率工具，凭借其独特的屏幕贴图置顶、像素级标注以及无干扰工作流，正成为工业设计评审流程中的革命性力量。本文将深入剖析如何将Snipaste深度融入从CAD软件操作到团队协作评审的全流程，构建一套高效、清晰、可追溯的视觉沟通与版本对比工作流，彻底革新工业设计领域的协作模式。

一、 工业设计评审的传统痛点与Snipaste的破局思路

#

在深入具体工作流之前，有必要厘清传统评审方式的核心瓶颈，这能帮助我们更深刻地理解Snipaste所引入的解决方案的价值所在。

1.1 传统评审流程的四大瓶颈

#

1. 信息碎片化与上下文丢失：通过聊天软件或邮件发送的静态截图，脱离了原始的软件操作环境。评审者无法直观感知该视图在完整模型中的位置、当前的视角、缩放比例或显示的部件组合。一句“请参考附件截图”往往需要耗费大量附加文字来描述上下文。
2. 标注精度不足与意图模糊：使用系统画图工具或简单标注软件进行的批注，往往缺乏精准的箭头、高亮、马赛克（用于隐藏无关信息）和度量工具。手绘的圆圈和线条无法精确指向特定边线或孔位，容易产生歧义。
3. 多版本对比困难：设计迭代会产生多个版本的模型或图纸。对比A版本与B版本在某个局部结构的差异时，需要反复切换文件或并排打开两个窗口，通过人眼记忆进行比对，效率极低且容易遗漏细微改动。
4. 评审反馈难以追踪与整合：评审意见分散在邮件、聊天记录、会议纪要甚至口头沟通中，缺乏与视觉证据（截图）的强关联。设计师需要手动收集、整理这些反馈，并逐一核对修改，过程繁琐易出错。

1.2 Snipaste的核心功能映射

#

Snipaste通过以下核心特性，精准应对上述痛点：

• 贴图置顶：固化评审上下文。按下F3键，任何截图都能以“贴图”形式悬浮在所有窗口最前端。这意味着，从CAD软件中截取的特定视图可以永久固定在屏幕一角，设计师在修改模型时无需切换窗口即可持续参照评审意见，彻底解决了上下文丢失问题。

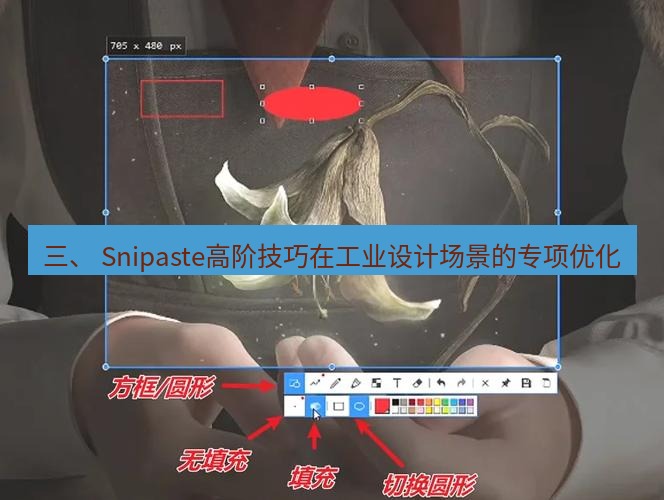

• 像素级标注工具：表达精准意图。Snipaste内置的标注工具（矩形、椭圆、箭头、线条、铅笔、马赛克、文字）在标注时提供像素级的坐标和尺寸反馈。结合Ctrl键进行强制水平/垂直绘制或等比例缩放，可以做出极其精准和专业的指示。这对于指明具体的尺寸标注位置、配合公差要求或highlight加工面至关重要。
• 贴图管理与历史：无缝版本对比。Snipaste允许同时将多张贴图固定在屏幕上。设计师可以将V1.0和V1.1版本同一区域的截图并排贴出，进行直观的像素级比对。此外，贴图支持调整透明度，可以将新版截图半透明地叠加在老版本之上，实现“幽灵叠影”式对比，差异点一目了然。
• 可视化反馈闭环：标注完成的截图，可以直接复制到剪贴板，粘贴到项目管理系统（如Jira）、知识库（如Confluence）或即时通信工具中，形成附有精准视觉证据的评审条目。所有反馈都以“截图+标注”的形式固化下来，易于追踪和验收。

二、 核心工作流构建：从CAD截图到团队评审

#

本章将构建一个端到端的Snipaste增强型工业设计评审工作流，涵盖个人设计、团队协作和版本管理三大场景。

2.1 第一阶段：个人设计过程中的即时标注与备忘

#

设计师在独立工作时，经常会产生瞬间的灵感或发现潜在问题。Snipaste可以作为一个高效的“视觉便签”系统。

1. 发现问题并截图：在SolidWorks、CATIA、Creo、Fusion 360或NX等CAD软件中操作时，发现某个零件的倒角不理想、装配中存在干涉或尺寸标注需要优化。立即使用F1（默认全屏/区域截图）或Shift+F1（截图当前窗口）截取问题区域。
2. 快速标注与贴图备忘：截图后，直接进入标注模式。使用红色箭头精确指向问题点，使用矩形高亮圈出相关区域，使用文字工具简要说明（如“干涉0.2mm”、“倒角建议C1”）。完成后，按下F3，将此标注好的截图贴于屏幕侧边。
3. 持续参考与批量处理：继续其他部分的设计工作，贴图始终在前端作为提醒。当积累多个此类“视觉备忘”后，可以逐一处理。处理完成后，可直接对贴图按鼠标中键关闭。这种工作流避免了在纸质笔记本或单独文档中记录问题再回头查找的繁琐，实现了“所见即所记，所记即所改”。

2.2 第二阶段：团队设计评审的精准沟通

#

这是Snipaste价值最大化的场景。假设正在进行一场线上或线下的设计评审会议。

1. 主持人/设计者准备评审视图：

   • 在CAD软件中，调整到需要评审的视角、截面或爆炸视图。
   • 使用Snipaste截图。为了获得更干净的背景，可以巧妙利用Snipaste的取色器功能（F1截图后按C，或直接按F3取色）选取CAD软件背景色，然后用填充工具覆盖掉不必要的UI元素，使焦点完全集中在模型上。
   • 使用序号标注（文字工具）为评审点编号，例如“评审点1：主轴轴承配合面”。
   • 将这张“主评审图”贴于屏幕中央（F3）。

2. 评审过程中的动态标注与讨论：

   • 当评审者提出关于“评审点1”的具体意见时，主持人可以针对该局部再次截图（F1），进行更细致的标注（如使用箭头和尺寸线示意公差带）。然后将这张细节图也贴在屏幕上。
   • Snipaste的贴图可以随意拖动、缩放（鼠标滚轮）和调整透明度（Ctrl+鼠标滚轮）。主持人可以将细节图拖到主评审图旁边，或半透明覆盖在相关位置上，实现“总-分”视图的联动。
   • 所有参会者都能清晰地看到被讨论的具体位置和视觉化意见，避免了“那里”、“那个东西”等模糊指代。

3. 生成评审纪要：

   • 讨论达成共识后，主持人可以将最终标注好的关键贴图，依次复制（Ctrl+C） 并粘贴到会议纪要文档（如Word、PPT）或协作平台（如Notion、Confluence）中。每一张截图都是一个独立的、结论明确的评审项。
   • 关于如何将截图高效整合到知识库，您可以参考我们的文章《Snipaste与Notion/Confluence集成方案：无缝嵌入截图到知识库与Wiki》，其中提供了详细的流程和技巧。

2.3 第三阶段：设计版本迭代与差异对比

#

设计迭代是常态，清晰对比版本间的差异是保证设计演进正确的关键。

1. 并排对比法：

   • 在CAD软件中打开新旧两个版本的文件，并调整到相同的视图、缩放比例和显示设置。
   • 分别截图，并排贴在屏幕上。利用Snipaste的贴图自动吸附边缘功能（拖动贴图靠近屏幕边缘或其他贴图时），可以轻松实现整齐对齐。
   • 评审者可以像查看“找不同”游戏一样，直观地识别出修改之处。对于关键差异，可以额外截图标注。

2. 叠加对比法（“幽灵叠影”）：

   • 这是一种更高效的对比方法。先将旧版本截图贴出。
   • 将新版本截图贴出，并放置在旧版本贴图之上。选中新版本贴图，使用Ctrl+鼠标滚轮降低其透明度至30%-50%。
   • 此时，新旧版本的几何形状会同时显现。未变的部分影像重合，而发生修改的部分会因为影像错位而产生“重影”或颜色叠加变化，差异区域会异常醒目。此方法特别适用于检查曲面光顺度变化、孔位微调等细微修改。

3. 历史回溯与归档：Snipaste的截图历史记录功能（可在设置中启用）会自动保存所有截图。设计师可以为重要的版本对比截图添加有意义的文件名后保存，建立可视化的设计变更日志。对于需要更严格版本控制的项目，可以结合《Snipaste截图自动备份与版本控制系统集成：Git工作流中的视觉资产管理》中提到的方法，将关键评审截图纳入Git管理，实现设计资产的可追溯性。

三、 Snipaste高阶技巧在工业设计场景的专项优化

#

除了基础工作流，一些Snipaste的高阶功能能在工业设计场景中发挥意想不到的效果。

3.1 取色器与像素测量：辅助设计决策

#

• 色彩一致性检查：在评审渲染效果图或UI界面时，使用F3激活取色器，可以精确获取屏幕上任意点的RGB或HEX色值。对比不同区域或不同版本的效果图色彩，确保品牌色或材质色的统一性。
• 相对尺寸估算：虽然Snipaste不是专业的测绘工具，但其像素级坐标显示在已知屏幕某处实际尺寸的情况下，可以进行快速的相对比例估算。例如，在截图中测量两个已知距离的像素差，即可推算出图中其他部位的近似尺寸，用于快速可行性评估。

3.2 标注样式标准化：提升团队协作专业性

#

团队可以约定一套标注规范，并通过Snipaste的自定义设置部分固化下来，形成统一的视觉语言：

• 颜色规范：红色用于表示错误/干涉，黄色用于警告/待定，绿色用于通过/认可，蓝色用于说明/建议。
• 箭头样式：统一使用实心箭头，调整好大小比例。
• 文字字体与大小：选择一款清晰的无衬线字体（如微软雅黑），并设定合适的字号，确保在不同分辨率屏幕上都能清晰阅读。 这些设置可以在团队内共享配置文件，具体方法可参考《配置文件备份与同步：换电脑也能无缝衔接你的Snipaste》。

3.3 应对复杂场景：多屏幕与高DPI优化

#

工业设计师常使用多台高分辨率显示器。Snipaste对此有良好支持：

• 多屏幕截图：F1截图时，可以自由跨屏选择区域，方便截取横跨多个显示器的超宽视图，用于评审大型装配体或长序列图。
• 高DPI适配：Snipaste能正确识别系统缩放比例，确保截图和贴图在4K/8K屏幕上保持清晰，标注工具光标移动精准。相关优化细节可参阅《Snipaste针对4K/8K超高清屏幕的优化实践：确保截图清晰与操作跟手》。

四、 与其他专业工具的联动整合

#

Snipaste可以成为连接不同专业工具的桥梁。

• 与项目管理工具集成：将标注好的截图直接粘贴到Jira、Asana等工单的“描述”或“评论”中，创建最直观的缺陷报告或任务说明。
• 与文档报告结合：在设计报告、FMEA分析或工艺文件中，插入Snipaste精准标注的示意图，能使文档表达力大幅提升。结合《Snipaste与Office深度整合：Word文档批注与Excel数据截取实战》中的技巧，可以进一步提升在Office套件中的工作效率。
• 作为演示辅助工具：在进行设计汇报时，可以提前将关键视图截图贴好，并隐藏（最小化到系统托盘）。在讲到对应部分时，快速按F3调出相应贴图，使演讲更加流畅生动。

五、 常见问题解答 (FAQ)

#

Q1：Snipaste处理大型复杂的CAD截图时，性能如何？会不会卡顿？ A1：Snipaste以其轻量高效著称。其贴图功能使用高效的内存管理和渲染技术，即使处理来自高分辨率屏幕的大型截图，通常也能保持流畅操作。如果遇到极端情况（如超多张贴图同时置顶），可以适当减少同时显示的贴图数量，或参考《Snipaste内存占用优化实验：如何在老旧电脑上流畅运行》进行调优。

Q2：团队评审时，如何确保所有人都能看到我屏幕上Snipaste的贴图和标注？ A2：在线会议共享屏幕时，只需选择共享包含Snipaste贴图的整个屏幕或窗口，其他参会者即可实时看到您的所有贴图和标注过程。Snipaste贴图是系统层级的显示，会被屏幕捕捉工具正常捕获。

Q3：Snipaste的标注数据（箭头、文字等）能否保存为可编辑的图层文件，供后续修改？ A3：目前Snipaste的标注在保存为图片后即与图像合并，无法在Snipaste内以图层形式再次编辑。其设计初衷是快速、轻量的视觉沟通。若需要保留可编辑性，建议在完成标注和评审后，将最终确认的截图归档，后续若有修改需求，可基于原始CAD模型重新截图标注。Snipaste更侧重于沟通过程的效率，而非替代专业的图像编辑软件。

Q4：对于需要严格保密的设计图纸，使用Snipaste安全吗？ A4：Snipaste的核心优势之一是隐私与安全。所有截图、标注、贴图操作均在本地计算机上完成，数据不会上传至任何云端服务器。您可以完全控制截图的保存与分享。对于离线环境或内网环境，它同样可以完美工作。详细了解其安全架构，请阅读《Snipaste隐私安全白皮书：深度解析本地数据处理与零信任架构设计》。

Q5：除了CAD设计，Snipaste在工业领域的其他环节（如工艺规划、质量检测）有用吗？ A5：当然有用。例如，在工艺规划中，可以截图CAM软件生成的刀路进行评审；在质量检测报告中，可以截图标注零件实测尺寸与CAD模型的偏差；在生产现场，可以快速截图设备HMI界面异常进行报修。任何需要基于屏幕信息进行精准沟通、标注和记录的工业场景，Snipaste都能显著提升效率。

结语

#

工业设计是一个追求精确、注重细节、强于协作的领域。将Snipaste引入设计评审工作流，本质上是用一种极致可视化、即时化和精准化的沟通方式，取代了陈旧、模糊和低效的信息传递模式。它不仅仅是一个“截图工具”，更是一个视觉沟通的中枢、一个设计思维的延伸和一个团队共识的构建器。

从固化设计上下文的贴图，到像素级精准的标注，再到直观高效的版本对比，Snipaste通过一系列简洁而强大的功能，无缝嵌入到工业设计师的日常工作中，将评审从一项耗时耗力的管理任务，转变为一个流畅、聚焦、富有建设性的创造性过程。拥抱Snipaste所代表的工作流变革，意味着您的团队将在减少误解、加速迭代和提升最终设计质量的道路上，获得一个坚实而高效的助力。现在，就打开您的CAD软件和Snipaste，开始构建属于您团队的全新设计评审体验吧。
